Мини-электроподъемник своими руками

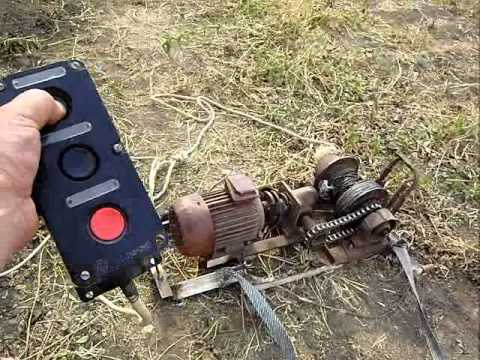

hqdefaultДля работы в своем доме и на даче, часто приходиться поднимать тяжелые предметы. Чтобы выйти из этого положения и не надрываться, можно собственноручно изготовить мини-электроподъемник.

За основу взят червячный редуктор (1 : 50) с двигателем грузового автомобиля от стеклоочистителя. Дальше нужно отсоединить от его вала рычажок и выгнуть новую основу . ее делают из полосы железа, толщина которого 4 мм, а ширина – 120 мм.

Изнутри к одной стойке прикрепляют редуктор и двигатель, на другой просверливают отверстие , размером – 13 мм, что бы оно находилось напротив редуктора. Снаружи к нему приваривают втулку, длина которой — 40 мм. Получается опорный подшипник для барабана. В редакторе с одной стороны есть лыска. Нужно сделать напильником напротив еще одну.

Дальше из железа , толщина которого 4 мм, нужно сделать диск, диаметр которого – 80 мм. Возле краев следует просверлить два отверстия и нарезать резьбу М6. Лишние концы резьбы следует отрезать ножовкой, при условии, чтобы остались по 1 мм выступы. Так же нужно отрезать болты со стороны головок и оставить штифты, длина которых должна быть 9 мм. В самом центре диска делается отверстие, надевается диск и закрепляется гайкой. На следующем этапе следует вырезать диск из резины. Его толщина должна составлять 10 мм, а диаметр – 80 мм. Возле краев сверлятся 4 отверстия, диаметром – 6 мм.

Дальше нужно сделать барабан, чтобы в него вмещался канатик, кроме того отверстие барабана имеет фаски на выходе, ширина которых 2 мм. Торцы латунной трубки надрезал ножовкой. Должна получиться ширина – 3 мм и глубина 2 мм. Две половины барабана нужно насадить на трубку. Дальше сделать такой же диск как и у редуктора на валу и просверлить в центре его отверстие, диаметром 13 мм и просверлить отверстия, чтобы они совпали с отверстиями в барабане.

Для изготовления рубильника можно взять две медные полоски, толщина которых должна быть 2 мм. Нижние концы соединяются с клеммами.

Двигатель отличается выносливостью. При напряжении 15 -20 В, работая целый час, он вообще не нагревается. Можно с уверенностью сказать, что для кратковременной работы можно включать повышенное напряжение, и оно будет безопасным. Такой подъемник удобный, не громоздкий и будет Вам служить не один год. Его закрепляют на штанге на высоте полутора метра. Такой подъемник хорошо использовать пчеловодам.
