Оборудование для ГНБ

Традиционное оборудование для горизонтально направленного бурения (ГНБ) является установкой, которая состоит из совокупности такой техники: машина для бурения, насосная станция, система локации и миксер для замешивания бурового раствора.

Также установки ГНБ могут иметь дополнительное оборудование в качестве деталей и запасных частей: запасные части для насосных станций, различного диаметра и размера долота, зубья для резки, расширители и системы навигации.

На каждом этапе ГНБ технология использует отдельные типы бурового инструмента:

Первый этап бурения заключается в прокладке пилотной скважины. На этом этапе применяются такие инструменты, как гидромоторное долото различных диаметров. Выбор модели, диаметра и размера производится в зависимости от типа грунта. Долото небольшого размера применяется при бурении мягкого грунта, а наибольший диаметр используется при работе с грунтом средней твердости и твердым грунтом. Помимо долота на первом этапе бурения могут использоваться различного рода ножи для бурения и буровые лопатки. Эти инструменты наиболее часто ломаются и деформируются. На сегодняшний день для изготовления буровых инструментов производителями применяются прочные сплавы из стали с высоким процентным содержанием углерода.

Следующий этап бурильного процесса заключается в расширении пилотной скважины. Для данного типа работ применяются расширители, резцы, и гидравлически ключи специального назначения. Выбор типа расширителя также определяется типом грунта. Для нетвердых типов применяют цилиндрические расширители с насадками. Для средних по твердости и твердых пород используют расширители с летучими резцами и однозубые фрезы. Для скальных пород применяют расширители, оснащенные специальными резцами (шарошками).

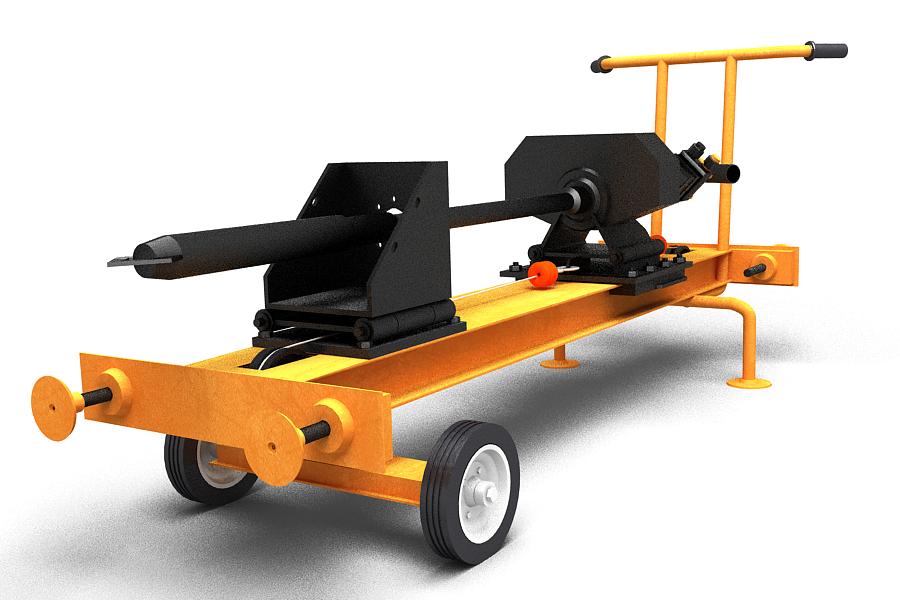

Все типы буровых машин отличаются между собой, но при этом имеют схожий тип действия. Основной конструктивной деталью буровой машины является буровая штанга, которая представляет из себя металлическую трубу, создающую крутящий момент и усилие в буром процессе. Соединяя буровые штанги между собой, можно получить буровую колонну. Буровая штанга закрепляется в установке ГНБ специальными тисками.

Буровые штанги являются основным элементом в установке ГНБ и несут на себе большую часть нагрузок в процессе бурения, поэтому, если не соблюдать в отношении этой детали требований к эксплуатации, то она может периодически ломаться.
